      STM32CubeMX官方版是一款页面简洁大方,适用范围广泛,功能丰富强大,操作逻辑简单易上手的专业芯片配置工具,STM32CubeMX官方版通过亲和的图形界面生成初始化代码,可以大大减轻开发工作,时间和费用,几乎覆盖了STM32全系列芯片!


STM32CubeMX下载_STM32CubeMX官方免费下载[芯片配置]
软件特色

      STM32CubeMX官方版包括了ST产品的每个系列除了STM8,平台包括了STM32Cube
硬件抽象层(一个STM32抽象层嵌入式软件,确保在STM32系列最大化的便携性)和一套的中间件组件(RTOS, USB, FatFs, TCP/IP,
Graphics, 等等).

      直观的STM32微控制器的选择和时钟树配置

      微控制器图形化配置外围设备和中间件的功能模式和初始化参数

      C代码生成项目覆盖STM32微控制器的初始化符合IAR?,Keil的?和GCC编译器。

      对于产品设计,STM32CubeMX官方版无疑方便了产品的统一管理成为可能,而不再是一团乱的团队开发情况.节省了大量管理时间。

使用方法

      1.新建工程

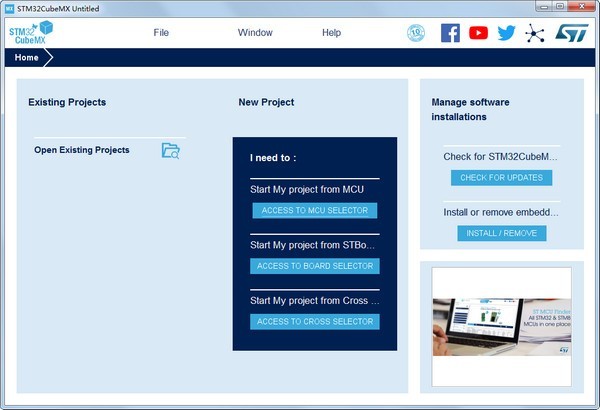

      打开STM32cubeMX软件,点击New Project。选择对应开板MCU(STM32F429IG LQFP)。

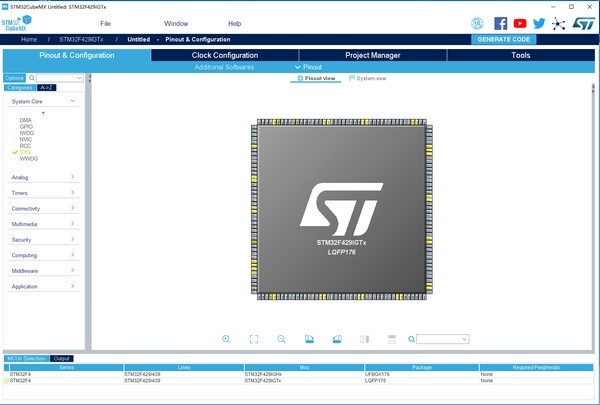

      选择工程后进入工程界面,如下图所示


STM32CubeMX下载_STM32CubeMX官方免费下载[芯片配置]

      2. 配置外设。

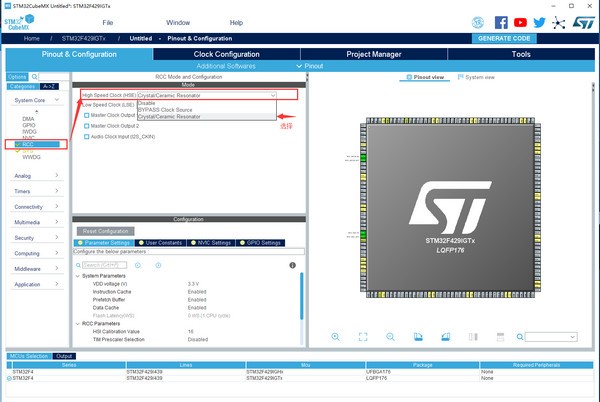

      RCC设置,选择HSE(外部高速时钟)为Crystal/Ceramic Resonator(晶振/陶瓷谐振器)


STM32CubeMX下载_STM32CubeMX官方免费下载[芯片配置]

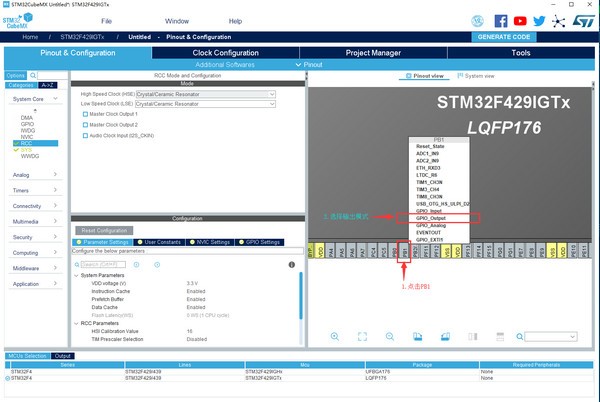

      GPIO口功能选择,PB0,PB1为LED1-LED2.找到对应管脚设置为GPIO_Output模式。就会从灰色状态变为激活的绿色状态(黄色引脚为该功能的GPIO已被用作其他功能,可以忽略。绿色表示管脚已使用)


STM32CubeMX下载_STM32CubeMX官方免费下载[芯片配置]

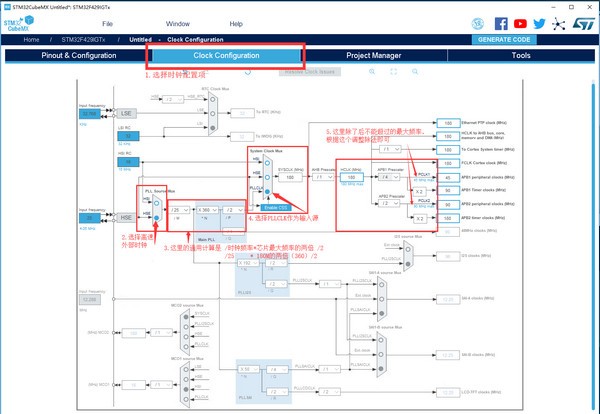

      3. 时钟配置

      时钟配置采用图形配置,直观简单。各个外设时钟一目了然。STM32F429最高时钟为180M,此处只有在HCLK处输入72,软件即可自动配置。(RCC选择外部高速时钟)。


STM32CubeMX下载_STM32CubeMX官方免费下载[芯片配置]

      4.功能外设配置

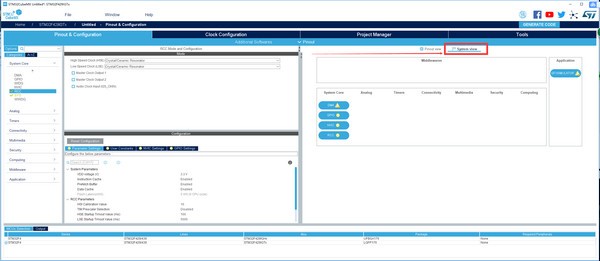

      相比于旧版,新版的功能设置界面比较隐藏. 名字:System view 在右上方(熟悉的功能界面又显示出来了)就是长了点


STM32CubeMX下载_STM32CubeMX官方免费下载[芯片配置]

      在配置框我们可以看到有几个区域,分别对应的功能设置如下

      Multimedia(多媒体):音频视频、LCD

      Timers(控制):定时器

      Analog(模拟):DAC、ADC

      Connectivity(通讯连接):串口、SPI 、I2C、USB、ETH

      SYStem Core(系统核心):DMA(直接存储器存取)、GPIO、NVIC、RCC

      middlewares(中间件): FreeRTOS、FATFS、LwIP、USB

      Security:安全

      Computing:计算

      此工程中DMA没用的不用配置,NVIC(嵌套中断向量控制器(Nested Vectored Interrupt
Controller))配置中断优先级。RCC不用配置。


STM32CubeMX下载_STM32CubeMX官方免费下载[芯片配置]

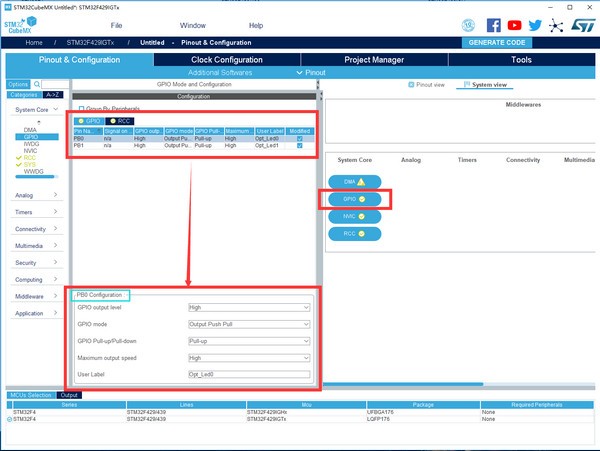

      GPIO Pin Level (管脚状态):高电平

      GPIO mode (管脚模式 ):推挽输出

      Maximum output speed (最大输出速度):高速

      User Label (用户标签):Opt_Led0

      更改用户标签,管脚配置图会显示管脚的标签。

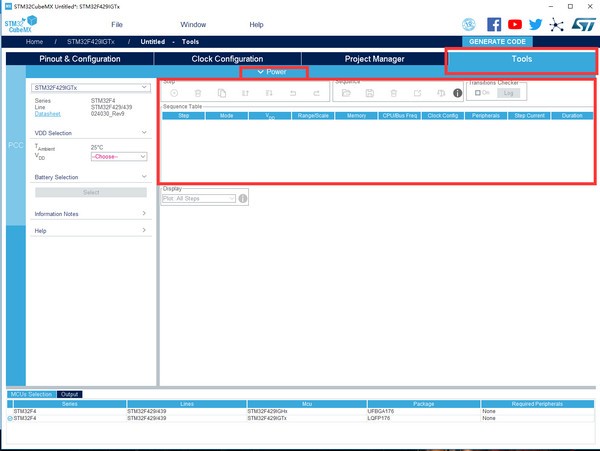

      4. 功耗计算

      这个根据配置的外设计算功耗,不用理会。


STM32CubeMX下载_STM32CubeMX官方免费下载[芯片配置]

      5. 生成工程报告

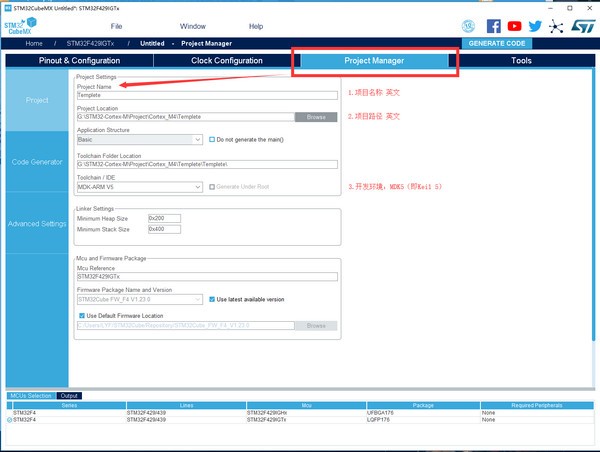

      输入工程名,选择工程路径(注意不要出现中文,否则可能出错)。工具链/IDE选择MDK-ARM V5。最后面可以设置堆栈大小,此处默认不作修改。


STM32CubeMX下载_STM32CubeMX官方免费下载[芯片配置]

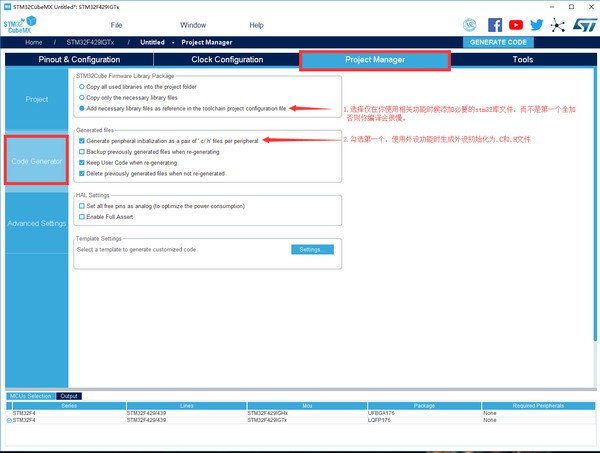

      在Code Generator中找到Generated files框,勾选Generated periphera initialization as
a pair of ‘.c/.h‘ files per IP。外设初始化为独立的C文件和头文件。


STM32CubeMX下载_STM32CubeMX官方免费下载[芯片配置]

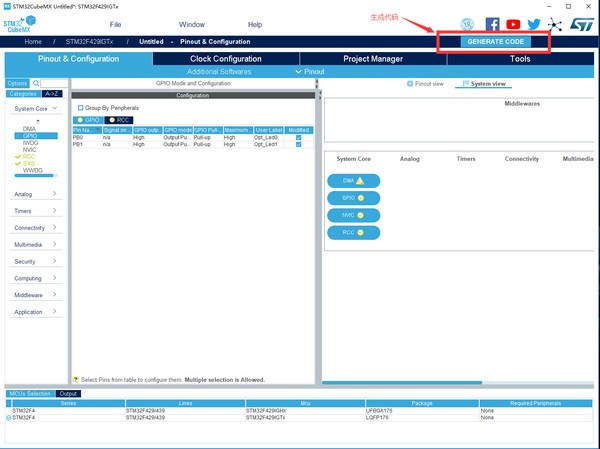

      点击Project –>Generate Reports或者点击快捷图标生成报告。系统会提示先创建一个工程项目。点击Yes设置工程。


STM32CubeMX下载_STM32CubeMX官方免费下载[芯片配置]

      生成完以后,OpenProject

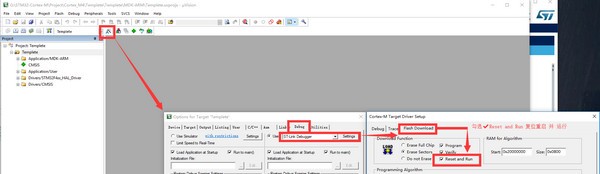

然后进入Option,选择Debugger分支,下载器选择ST-LINK,同时修改里面的选项每次下载后自动重启。保存关闭工程再打开即可开始你的开发之路。


STM32CubeMX下载_STM32CubeMX官方免费下载[芯片配置]
